EDZ 225

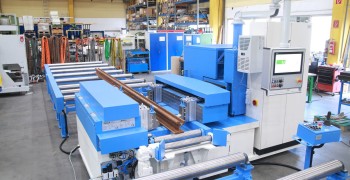

Horizontale hydraulische Richt- und Biegepresse 225 t (2.250 kN) für Schienen und Weichen
magnify

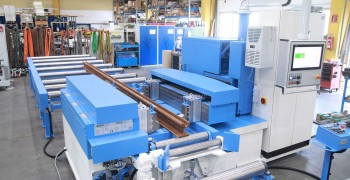

Horizontale hydraulische Richt- und Biegepresse 225 t (2.250 kN) für Schienen und Weichen

Schienenbiegeanglage

Horizontale hydraulische Richt- und Biegepresse 225 t (2250 kN) für Schienen und Weichen

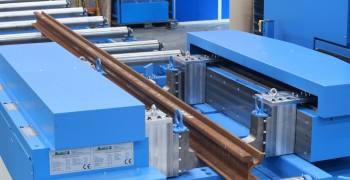

  • Richtklötze motorisch verstellbar
  • mobiles Bedienpult
  • Pfeilhöhenmessung über Laser und programmgesteuerte Biegeoperation nach Biegeplan
  • einfache SPS-Steuerung

Technische Daten

Arbeitsdruck 2250 kN/225 t
Stufenlos regelbar 200-2250 kN
Hub des Zylinders 430 mm
Motor 22 kW
Pumpenleistung 280 bar
Geschwindigkeit 2,0/0,6 m/min
Normalspannung 400V +/- 5% / 50 Hz +/- 1%
Werkzeughöhe Standard 240 mm
Einlauf Rollen über Flur 800 mm oder nach Wunsch höher
Durchlass 450 mm
Gewicht 17.000 kg
Farbe RAL nach Wunsch

Technische Änderungen möglich

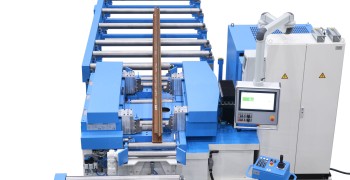

Horizontale hydraulische Richt- und Biegepresse 225 t (2.250 kN) für Schienen und Weichen
magnify

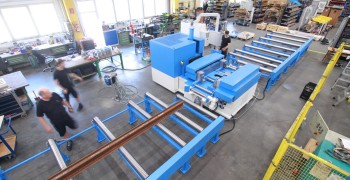

Horizontale hydraulische Richt- und Biegepresse 225 t (2.250 kN) für Schienen und Weichen

Vollverkleidung für die Maschine auf Wunsch
magnify

Vollverkleidung für die Maschine auf Wunsch

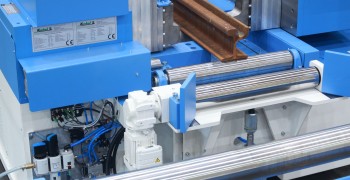

Vertikalzylinder
magnify

Vertikalzylinder

Pfeilhöhenmessung mittels Laser
magnify

Pfeilhöhenmessung mittels Laser

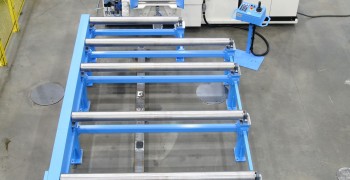

mobiles Bedienpult
magnify

mobiles Bedienpult

Ergebnis Bruchversuch zur Analyse
magnify

Ergebnis Bruchversuch zur Analyse

Downloads

application/pdf; charset=binary

EDZ 225

SCHIENENBIEGEANLAGE

Kunkel_Schienenbiegeanlage_EDZ225
5,5 MB
